产品名称：润滑油简易加注机

产品种类：定量加注机系列

产品型号：RJDL-02

咨询电话：0531-66593480（总机）18678853780、18615288200（手机）

根据技术要求，该设备为我司定量加注机机型，采用GRACO的气动泵作为加注动力，通过GRACO的数显计量枪计量，设计枪架。

主要具有以下功能：

² 设备具有加注流量调节功能，可根据实际情况控制调节加注速度;

² 定量加注机全气动控制;

² 直接在加注枪上设定加注量，加注量无级预设，设定范围0-999.9L。实时显示当前加注量并每次加注完毕后自动清零;

² 加注过程自动化，工人将加注枪放入加油口，按动加注按钮，加注量达到时自动停止；

² 能对加注量进行累加，对加注数据进行查询，可以显示总加注量；

² 加注过程全程防滴漏设计，采用原装进口防滴漏嘴进行防滴漏，保证现场整洁;

² 泵出口压力可调，通过调整泵的出口压力，可以调整加注流速以及加注流量;

² 加注管路设有过滤器，保证加注质量;

² 配备专用枪架。

2. 主要参数指标

² 工作介质：润滑油

² 加注量范围：0.0-999.9L；

² 加注量精度：±1%；

² 加注速度：5-20升/分，可调；

3. 主要组成单元及关键部件技术参数

3.1主要组成单元 简易定量加注设备主要由气动柱塞泵，计量加注枪，抽油杆，气源处理单元以及加注管路，枪架、泵架等组成。

4. 设备的工作原理及操作步骤

4.1设备的工作原理

润滑油简易加注机通过GRACO气动泵将油品经过管路输送至SDM5计量加注枪处，加注枪根据事先设定好的加注参数进行定量加注，油品输送过程经过必要的过滤，保证油品加注质量。

4.2 设备的操作步骤

（1）设备开机，根据现场需要，由操作人员设定好加注量；

（2）将抽油杆插入油桶中；

（3）需要加注时，工人将加注枪放入加注容器口，扳动枪上的扳机，设备开始加注；

（4）加注到设定量后，自动停止；

（5）工人取下加注枪，放回枪架，一次工作循环完成；

（6）加注过程若有意外情况发生，可按加注枪上的扳机中断当前加注工作。

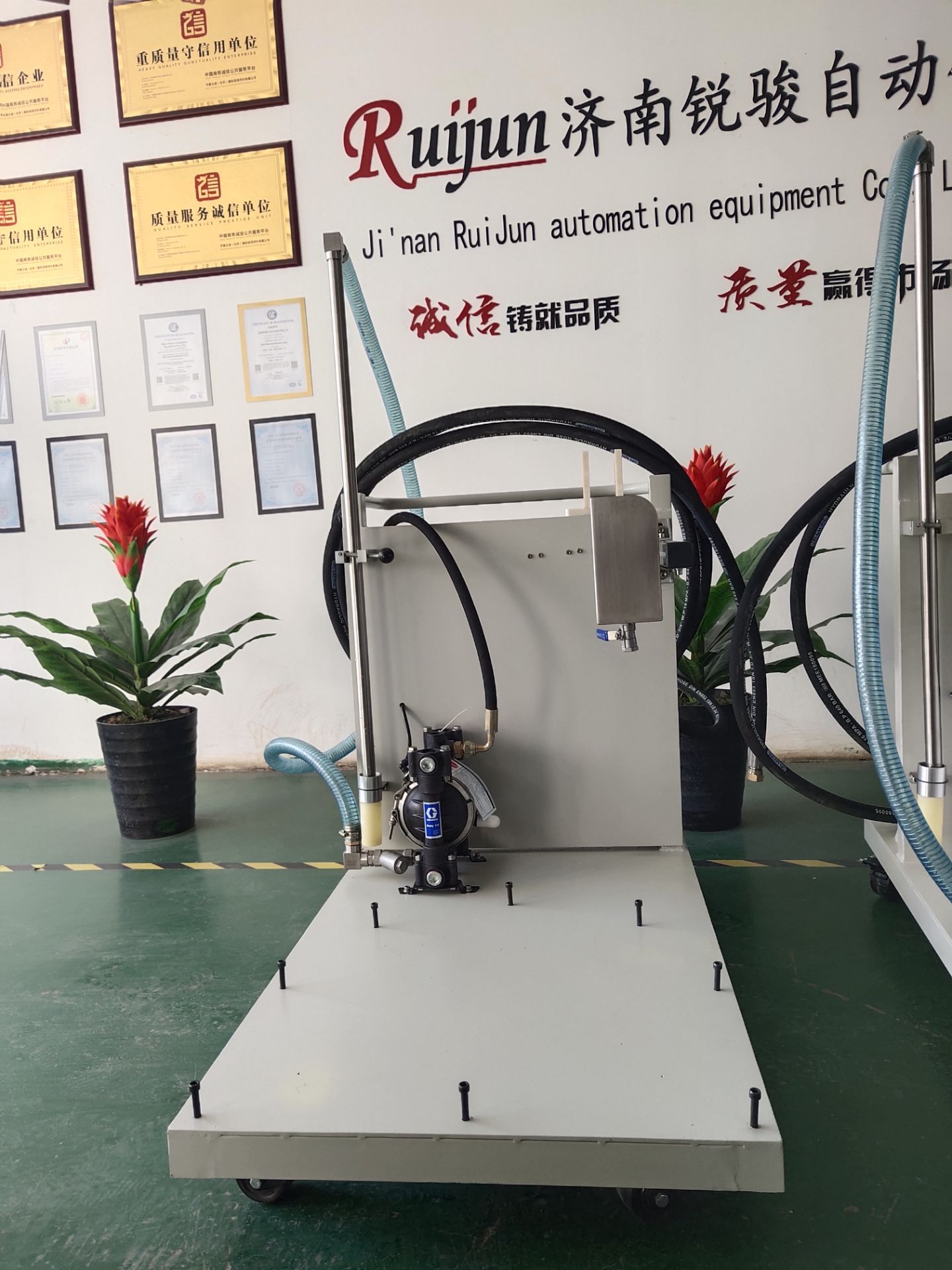

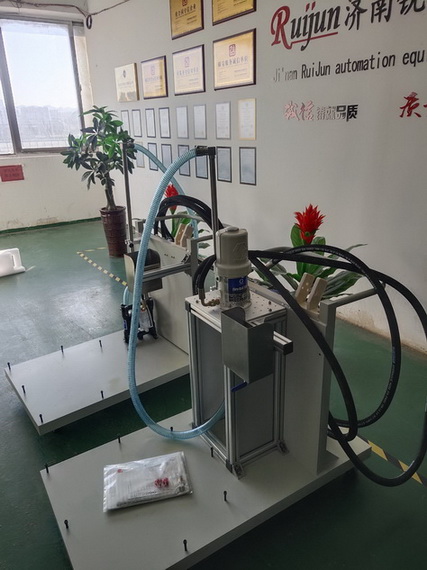

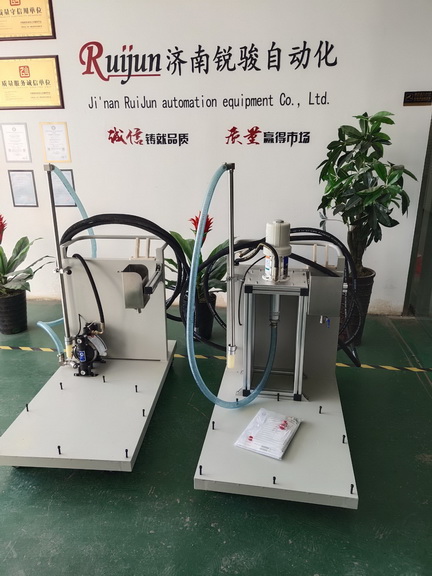

5.设备图片：
