  激光打标系列

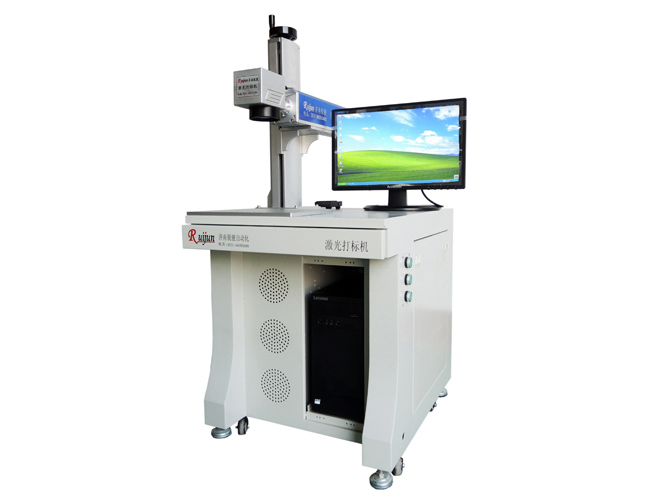

光纤激光打标机
发布时间:2011-10-23

济南锐骏激光打标机,标记您的精彩人生!

咨询电话:0531-66593480(直线)18615288200 18678853780(手机)


1、工作原理

激光器发出的激光束(经过扩束镜)进入标记头,经过扫描振镜1和扫描振镜2的反射后到达f-Theta平场透镜,经过该透镜的聚焦,形成面积很小的高能量光斑(15-20μ)。扫描振镜由灵敏度极高的检流计式电机驱动,计算机控制系统控制这两个电机按一定的角度偏转,同时控制着激光器光束的关断与开通,最终在工件上标记出所要求的符号和图案。

2、技术指标:

n  激光方式:     脉冲光纤激光器

n    长:     1064 nm(主要加工金属材料及部分非金属材料)

n  光束质量:    M2)<1.2

n  脉冲频率:     20-100 kHz

n  最小光斑直径:  0.02 mm

n  通光孔径:     10 mm

n  输出功率:     10W/20W/30W/50W/100W等等

n  标记深度:     0.01-0.3mm

n  最小字符:     0.2mm

n  打标区域:     300×300mm、220×220mm 150×150mm 110×110mm等等

n  重复精度:    ±0.01mm

n  打印速度:     > 5个字符/秒(3X2mm阿拉伯数字或英文字符)

n  冷却:        风冷

n  噪音:         < 50分贝

n  激光级别:     4

n  最大电耗:      800 W

n  平均无故障工作时间:10万小时

n  电压:220V±10%,50HZ

3、软件简介:

n  打标软件为WINDOWS界面,全中文操作系统,可以兼容PHOTOSHOPCOREDRAWAUTOCAD等多种绘图软件,能够实现中英文文字、时间日期、条形码、二维码码、矢量图形、序列号等的标记,输出中英文、图形、各类条形码等,设备应具有随意选择雕刻字体大小,字型和镂空,实心等艺术字功能。

n  计算机系统与生产线服务器可进行联网,提取打印内容。由需方提供通信协议和接口方式,供方安装,达到只需简单确认即可自动打标,与网络失去联系时亦可手动打标,并满足生产节拍。具有各机构的逻辑顺序动作安全互锁功能。

n  授权不同操作者以不同的权限,保证工作和原始参数不被随意修改。

n  XY自动校正,即当打印内容的XY方向数据互换时,软件自动进行比例调节,使打印内容符合要求。

n  程序设置三种输入方式

        网络方式:从设定的服务器上获取打印内容

        扫描方式:通过扫描器现场扫描输入打印内容

      文件方式:通过指定的存放有型号的文件读取文件输入能储存不小于100种规格的数据

n  打印字符(内容、字号、间隔、方向),打印范围,打印原点等直接显示在计算机屏幕上

n  打号记录可以数据库形式存储,具备一年以上生产打印数据的存储量以便跟踪。数据存储时, 数据库按年月日进行分类储存号码. 号码是手动打印还是自动打印的作出标记

4、设备特点
1、采用一体化整体结构,配备自动调焦系统,操作过程人性化。
2
、使用高品质隔离器保护光纤激光器窗口,增强稳定性和激光器寿命。
3
、光束质量比传统的固体激光打标机好很多,为基模(TEM00)输出,聚焦光斑直径不到20um,束聚焦后达到微米级。发散角是半导体泵浦激光器的1/4。特别适用于精细、精密打标。
4
、使用成本低,电光转换效率高,整机耗电不到500W,是灯泵浦固体激光打标机的1/10,大大节省能耗支出。
5
、全风冷,无耗材无需进行任何维护, 使用寿命长,体积小、适用于恶劣环境工作。
6
、加工速度快,是传统打标机的3-5倍。
7
、打标软件功能强大,可兼容CoreldrawAutoCADPhotoshop等软件的文件;支持PLTPCXDXFBMP等,可直接使用SHXTTF字库;支持自动编码、打印序列号、批号、日期、条形码、二维码、自动跳号等。

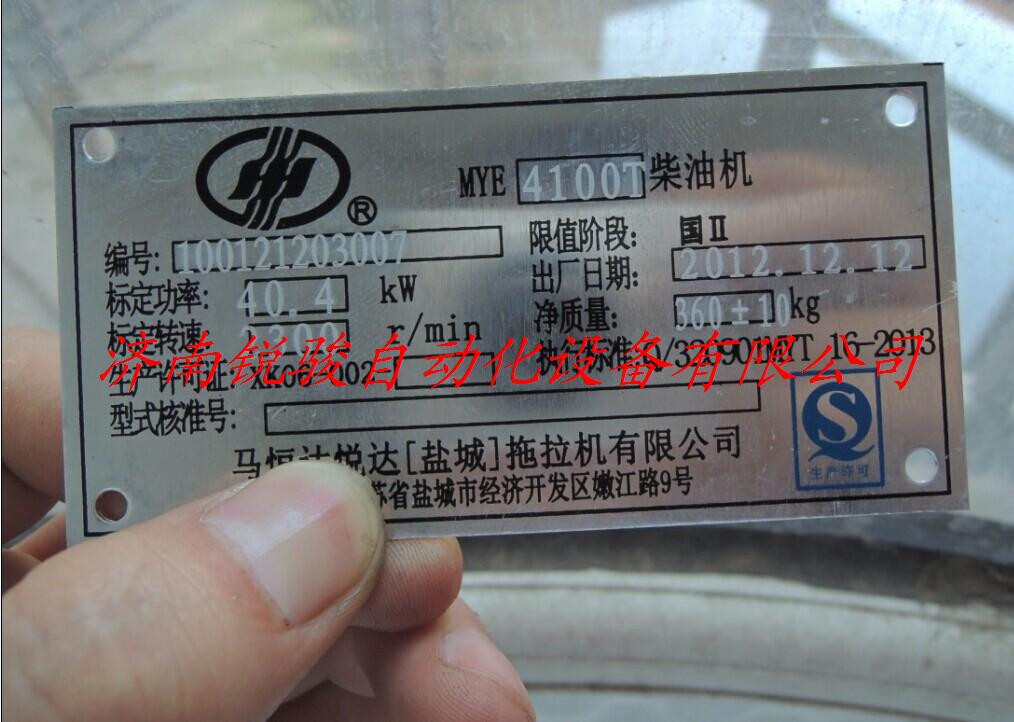

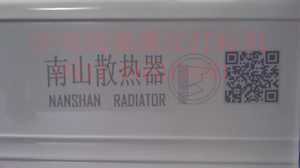

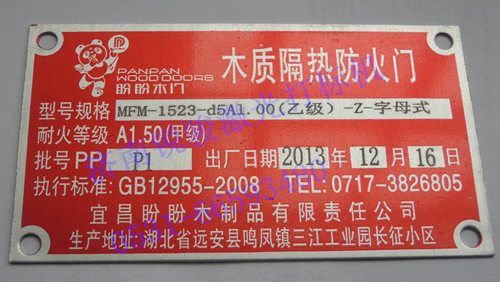

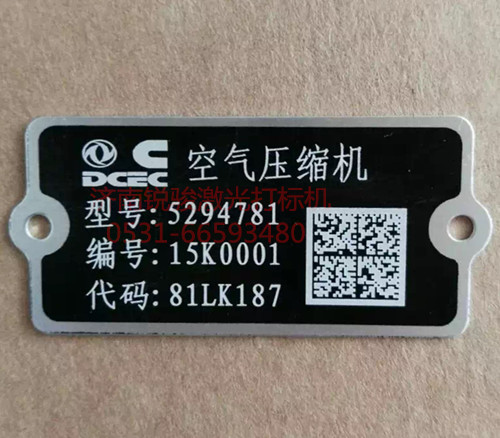

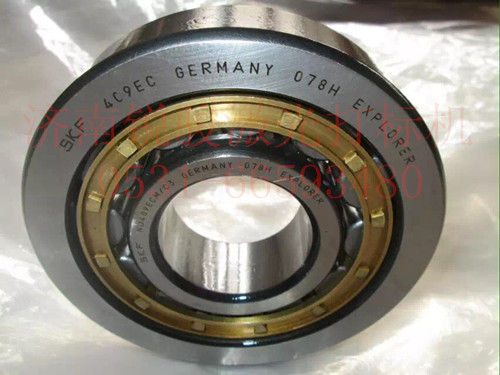

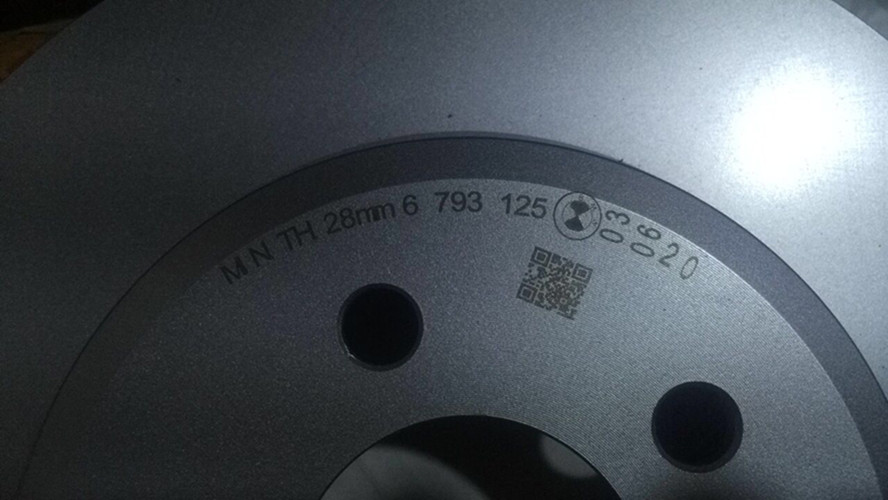

打印效果
